Гибочный пресс — это станок, предназначенный для придания металлическим заготовкам заданной формы с помощью деформации под давлением. Он широко используется в машиностроении, строительстве, производстве мебели и других отраслях, где требуется точная и повторяемая обработка листового металла. В этой статье вы узнаете, как устроены гибочные прессы, какие виды существуют и в каких сферах применяются.
Что такое гибочный пресс

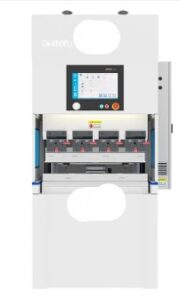

Гибочный пресс — это оборудование, предназначенное для выполнения операций гибки листового металла, профилей и труб. Основная задача устройства — точное формование заготовки под заданным углом с минимальным риском деформации и повреждения материала.
Устройство гибочного пресса
Типовой гибочный пресс состоит из следующих компонентов:
- Рама — прочная конструкция, выдерживающая высокие нагрузки;
- Пуансон — инструмент, который опускается и вдавливает заготовку в матрицу;
- Матрица — форма, в которую укладывается заготовка;
- Привод — может быть гидравлическим, механическим или электромеханическим;
- Система управления — от простой ручной до автоматической с ЧПУ;
- Станина — основание, обеспечивающее устойчивость и жесткость конструкции;
- Системы безопасности — защитные ограждения, датчики, аварийные кнопки.
Как работает гибочный пресс
Процесс гибки происходит следующим образом:
- Заготовка укладывается на матрицу;
- Пуансон опускается и вдавливает заготовку в матрицу;
- Металл деформируется под давлением, принимая нужный угол;
- После окончания операции деталь извлекается;
- Процесс может повторяться при необходимости.
Виды гибочных прессов
Гибочные прессы различаются по типу привода, степени автоматизации и назначению:
- Механические прессы — работают на основе маховика и муфты, подходят для серийного производства;
- Гидравлические прессы — обеспечивают плавное движение пуансона и высокую точность гибки;
- Электромеханические прессы — с приводом от электродвигателя, отличаются высокой точностью и экономичностью;
- Прессы с ЧПУ — полностью автоматизированные станки, программируемые для сложных операций;
- Ручные прессы — используются в мелкосерийном производстве и ремонтных мастерских.
Преимущества гибочных прессов
Гибочные прессы обладают рядом неоспоримых преимуществ:
- Высокая точность — возможность настройки угла гибки с точностью до долей миллиметра;
- Высокая производительность — особенно при использовании автоматизации;
- Повторяемость — возможность точного воспроизведения операций;
- Универсальность — обработка различных материалов и форм;
- Снижение брака — минимизация ошибок за счет автоматического контроля;
- Безопасность — наличие систем защиты от перегрузок и ошибок оператора.
Недостатки гибочных прессов
Несмотря на массу преимуществ, у оборудования есть и свои ограничения:
- Высокая стоимость — особенно у моделей с ЧПУ;
- Требования к обучению персонала — работа с ЧПУ требует специальных навыков;
- Сложности в обслуживании — ремонт и настройка требуют квалифицированных специалистов;
- Ограниченная гибкость — для изменения программы требуется перенастройка;
- Зависимость от программного обеспечения — сбои могут привести к остановке производства.
Где применяются гибочные прессы
Гибочные прессы находят применение в различных отраслях:
- Металлообработка — производство деталей сложной формы;
- Автомобильная промышленность — выпуск кузовных деталей;
- Строительство — изготовление кровельных материалов, водостоков;
- Производство мебели — создание металлических каркасов и крепежей;
- Электроника и приборостроение — обработка тонкостенных деталей;
- Производство рекламных конструкций — изготовление букв, рамок, кронштейнов.
Как выбрать гибочный пресс
При выборе оборудования обратите внимание на следующие параметры:
- Максимальное усилие — зависит от толщины и типа материала;
- Размеры рабочего стола — должны соответствовать размерам заготовок;
- Тип управления — ручное, полуавтоматическое, с ЧПУ;
- Максимальная длина обрабатываемой заготовки;
- Совместимость с инструментами — возможность замены пуансонов и матриц;
- Производитель и сервис — наличие сервисных центров и запчастей;
- Климатические условия — оборудование должно выдерживать температурные перепады и влажность.
Типы гибки на прессе
Существует несколько способов гибки на гибочном прессе:
- Волнообразная гибка — для создания волн на тонком листе;
- Угловая гибка — формирование прямых и острых углов;
- Гибка с подгибом кромки — для укрепления краев заготовки;
- Гибка с вытяжкой — используется при работе с тонким металлом;
- Гибка по матрице — точная форма за счет использования специальных штампов.
Этапы работы на гибочном прессе
Процесс гибки включает следующие этапы:
- Подготовка инструмента — выбор пуансона и матрицы;
- Настройка оборудования — установка параметров давления и глубины хода;
- Укладка заготовки — точное позиционирование материала;
- Выполнение гибки — опускание пуансона и формирование детали;
- Извлечение детали — контроль качества и устранение дефектов при необходимости.
Какие материалы можно обрабатывать
Гибочные прессы подходят для обработки следующих материалов:
- Сталь — углеродистая, нержавеющая, оцинкованная;
- Алюминий — широко используется в авиастроении и строительстве;
- Медь и латунь — применяются в электронике и декоративных изделиях;
- Полимерные материалы — при использовании специальных инструментов;
- Композиты — при правильной настройке и использовании специальных пуансонов.
Уход и обслуживание гибочных прессов
Для долгой и надежной работы оборудования необходимо:
- Регулярная смазка движущихся частей;
- Контроль уровня масла — особенно для гидравлических прессов;
- Очистка от стружки и пыли;
- Проверка состояния инструментов — своевременная замена изношенных пуансонов и матриц;
- Калибровка — для обеспечения точности гибки;
- Плановое техническое обслуживание — у специалистов сервисного центра.
Заключение
Гибочный пресс — это ключевое оборудование в металлообрабатывающей промышленности. Он позволяет быстро и точно формировать детали из металла и других материалов, что делает его незаменимым на производстве. При правильном выборе, настройке и эксплуатации такой станок обеспечивает высокое качество продукции, стабильную работу и высокую производительность. Главное — учитывать технические характеристики, особенности используемых материалов и требования к готовой продукции. Инвестиции в качественный гибочный пресс быстро окупаются за счёт снижения брака и увеличения объемов производства.
